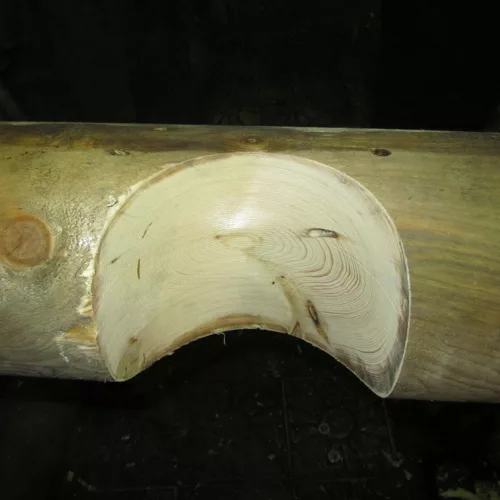

Предлагаем чашкорезный станок для оцилиндрованного бревна ЧС3У модели Супер. Он используется, чтобы нарезать монтажные чаши в оцилиндрованном бревне диаметром до 300 мм. При этом инструмент позволяет изготавливать чаши, расположенные под углом -45....+45˚ к центральной оси бревна.
Работа чашкорезного станка ЧС3У Супер для оцилиндрованного бревна
Станок ЧС3У функционирует с цепной подачей инструмента. Для регулировки скорости подачи предусмотрен частотный преобразователь. Такая конструкция позволяет сэкономить время на холостом ходу. Также здесь установлен удобный эксцентриковый зажим, который очень быстро фиксирует заготовку. Еще в конструкции предусмотрены два опорных ролика с подпружиненными элементами.
Еще один важный элемент конструкции — это стол для установки бревна, в котором реализована регулировка по высоте. Это позволяет быстро изменять глубину вырезаемой чаши, если появляется такая необходимость.
Основными плюсами станка стоит назвать:
- электромеханический привод для подачи инструмента с регулируемой скоростью;
- вариативность: можно изготавливать чаши под разными углами к оси обрабатываемого бревна;
- лазерный прицел, благодаря которому обеспечивается высокая точность чаши;
- подпружиненные ролики для более быстрого и удобного перемещения бревна;
- ручной эксцентриковый прижим для надежной фиксации;
- регулировка скорости подачи инструмента для оптимальной производительности;
- сниженные затраты на инструмент, поскольку здесь используется 4-ножевая фреза, снижающая нагрузку на привод.
Габаритные размеры (ДхШхВ) 1,7х1,5х1,7 м
Масса 650 кг
Объем для транспортировки (ориентировочно) 4.3 м.куб.
Продолжительность рабочего цикла, мин 0,5
Размер вырезаемых чашек, мм 120-300
Угол нарезания чашек к оси бревна, градусов 45/60/90/120/135
Мощность электропривода фрезы, кВт 7,5
Кол-во обслуживающих, чел. 1
Мощность электродвигателя перемещения фрезы, кВт 0,75
Базовая комплектация станка:
- Станок в сборе с плавнорегулируемой цепной подачей фрезерного узла;
- Эксцентриковый зажим бревна;
- Фреза четырехножевая для выбора чаш диам. 180-240 мм с комплектом ножей 6 шт.;
- Лазерный указатель распила.
