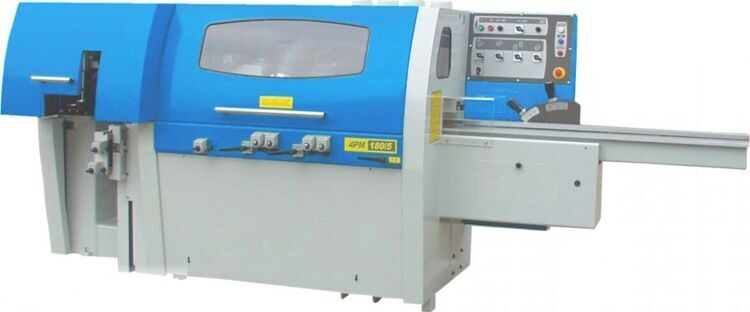

Станок предназначен для профильной и плоскостной обработки пиломатериала с четырех сторон за один проход с целью получения вагонки, наличников, плинтуса, половой доски, строганного бруса и другого фасонного погонажа из обрезной доски или бруса.
Технические характеристики:
|
Размеры обрабатываемых заготовок, мм: длина, наименьшая (при единичной загрузке) наименьшая (при групповой загрузке) ширина, наименьшая наибольшая толщина, наименьшая наибольшая |
450 350 18 180 6 120 |
|
Длина переднего стола, мм |
1700 |
|
Перемещение переднего стола вертикальное, мм |
10 |
|
Перемещение боковой базовой линейки, мм |
10 |
|
Скорость подачи, м/мин |
6; 12 |
|
Количество шпинделей, шт. |
5 |
|
Посадочные диаметры шпинделей, мм |
40 |
|
Диаметр фрезы нижнего шпинделя наружный, (номинальный), мм |
120 |
|
Диаметр подрезной первой фрезы, мм |
140 |
|
Толщина подрезной первой фрезы, мм |
10 |
|
Диаметр профильных фрез для 2;3;4;5 шпинделя, мм: наименьший наибольший |
100 180 |
|
Рабочая ширина фрез вертикальных шпинделей, мм |
130 |
|
Рабочая ширина фрез горизонтальных и универсального шпинделей, мм |
190 |
|
Диаметр подающий роликов, мм |
120 |
|
Частота вращения шпинделей, об/мин |
6000 |
|
Мощность двигателей, кВт - первого нижнего шпинделя - правого и левого шпинделей (один двигатель) - верхнего шпинделя - универсального шпинделя |
5,5 7,5 5,5 4 |
|
Мощность двигателя подачи, кВт |
0,8/1.1 |
|
Общая установленная мощность, кВт |
24 |
|
Напряжение, В |
380 |
|
Диаметр патрубков, мм |
120 |
|
Габаритные размеры, мм: - длина - ширина - высота |
3610 1530 1510 |
|
Масса, кг |
1650 |
Отличительные особенности:
- Высокая точность обработки достигается благодаря специальной конструкции шпиндельных узлов с повышенной жесткостью и точностью изготовления;
- Увеличенная скорость резания повышает чистоту обработки заготовки;
- На первом нижнем шпинделе устанавливается пазовая фреза для формирования дополнительной базы, что позволяет повысить качество готового изделия;
- Подача осуществляется четырьмя металлическими рифлеными и одним вальцом с полиуретановым покрытием по всей зоне обработки;
- Простота и удобство настройки станка осуществляется благодаря удобному расположению пульта управления;
- В стандартную комплектацию входит центральная система смазки стола;
- В стандартную комплектацию входит шумоизоляционная кабина;
- Компактность и небольшой вес станка позволяют устанавливать его в небольших неподготовленных помещениях.
