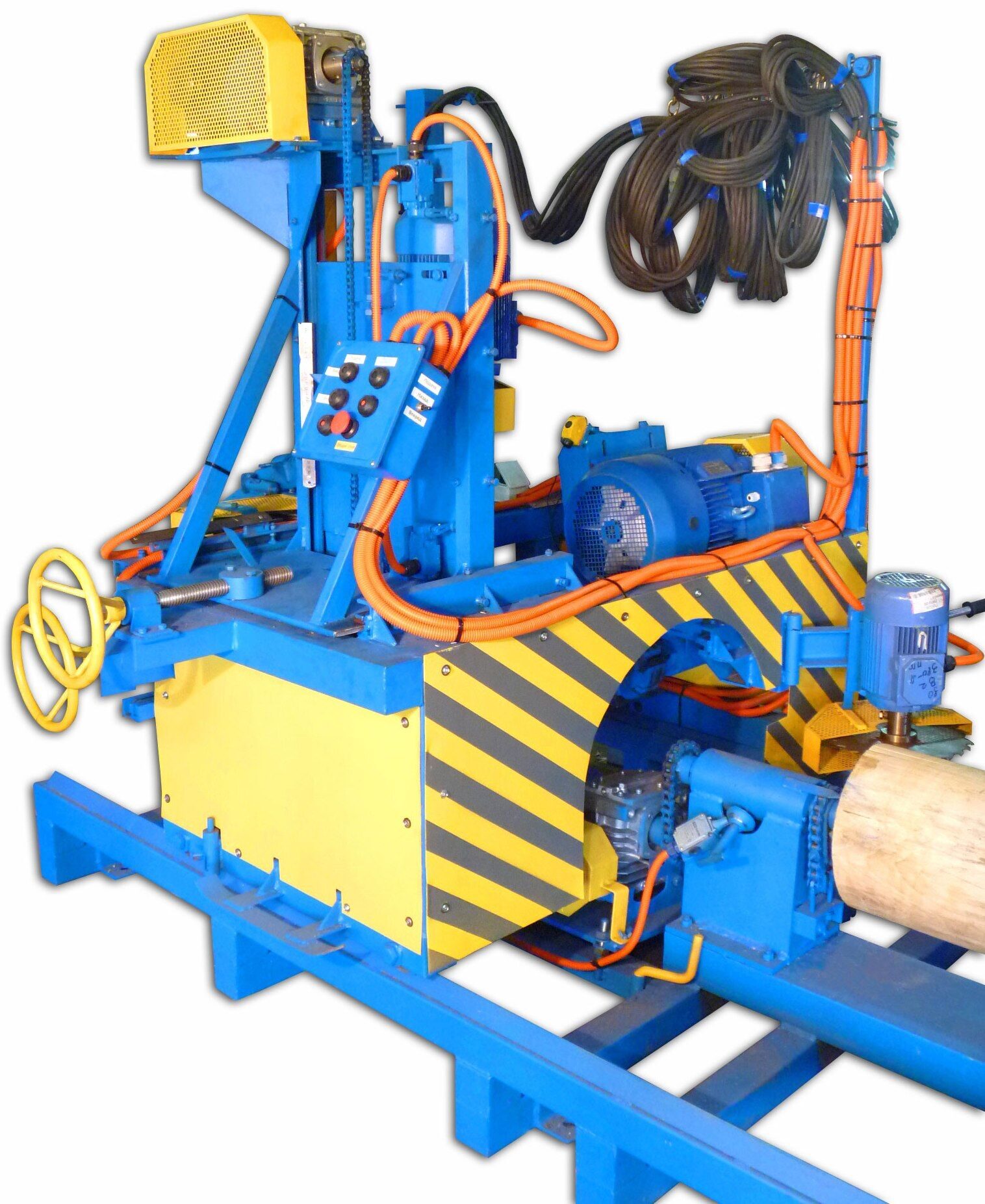

Оцилиндровочный станок КБ-3 Профи

Назначение оцилиндровочного станка КБ-3 Профи

Многофункциональный оцилиндровочный станок Профи предназначен для обработки бревен, применяемых при изготовлении срубов. Станок позволяет оцилиндровать бревно, выбрать продольный (полукруглый) паз, выбрать монтажные чаши, прострогать плоскую поверхность. Все эти операции производятся последовательно за одну установку бревна, одним комплектом инструмента. Таким образом, в процессе обработки бревна от кругляка до готового изделия не возникает необходимость переустанавливать бревно или режущий инструмент (фрезы).

От станка Практик 2 Профи конструктивно отличается наличием черновой фрезы, позволяющей получать готовое изделие за 1 проход, а так же более богатой базовой комплектацией (в ней уже установлены Электромеханический регулируемый привод подачи каретки и Узел компенсационного пропила).

Конструкция и принцип действия оцилиндровочного станка КБ-3 Профи

Оцилиндровка бревна производится строганием заготовки Черновой и Универсальной (чистовой оцилиндровочной/чашкорезной) фрезами при движении обрабатывающего центра (каретки) по направляющим вдоль обрабатываемой заготовки. При этом заготовка, закрепленная «в центрах», вращается вокруг своей оси. Привод вращения бревна позволяет выбирать оду из трех скоростей вращения.

Регулируемый привод подачи позволяет подобрать скорость подачи каретки оптимальным образом для каждого бревна и гибко управлять процессом оцилиндровки.

Черновая фреза обеспечивает высокий уровень съема и позволяет полностью оцилиндровать практически любое бревно за 1 проход, а идущая за ней Универсальная фреза, работающая с минимальным съемом, гарантирует высокое качество получаемой поверхности бревна.

Выборка монтажного паза производится отдельной фрезой на независимом шпинделе. Ее конструкция позволяет начать выборку паза, просто подведя фрезу в зону обработки вращением штурвала. Нет необходимости двигать фрезу по линейке в вертикальном направлении, как это приходится каждый раз делать на одношпиндельных станках типа "Медведь" и его аналогах, у которых фреза монтажного паза находится на том же шпинделе, что и оцилиндровочная фреза.

Выборка компенсационного пропила осуществляется небольшой дисковой пилой с твердосплавными напайками одновременно с выборкой монтажного паза.

Выборка монтажных чаш осуществляется вертикальным движением Универсальной фрезы. Привод рабочего хода - электромеханический. Каретка позиционируется первый раз по меткам на бревне и лазерному указателю, при этом на станине станка устанавливаются специальные стопорные струбцины, которые позволяют последующие бревна с чашками в тех же местах уже не размечать, т. к. точные ориентиры для выборки чашек уже имеются непосредственно на станке.

Преимущества и особенности оцилиндровочного станка КБ-3 Профи

Оцилиндровочный станок Профи является более производительной версией новой модели оцилиндровочного станка "бюджетного" класса Практик 2, в которой собран весь опыт, накопленный нашим предприятием за многие годы работы. Профи сочетает в себе все преимущества станка Практик 2, но при этом обеспечивает значительно более высокую производительность:

1. Черновая фреза с мощным приводом (15 кВт) обеспечивает съем материала до 80мм по радиусу, которого достаточно дли обработки практически любого бревна (которое целесообразно цилиндровать) за 1 проход.

2. Наличие отдельного шпинделя монтажного паза существенно сокращает время обработки бревна, т. к. настройка инструмента на выборку паза происходит значительно быстрее;

3. Более компактная, легкая и, в то же время, более жесткая каретка станка Профи удобнее в работе;

4. Рабочая зона станка Профи надежно защищена от вылета ножей, что в моделях с одним длинным универсальным шпинделем практически невозможно;

5. Стандартные короткие шпиндели станка Профи обладают намного большим ресурсом, чем удлиненный универсальный шпиндель станка Медведь и его многошпиндельных аналогов;

6. Отсутствие необходимости крепить Универсальную (чистовую/чашкорезную) фрезу к фрезе монтажного паза позволило избавиться от центральной гайки в чашкорезной фрезе, которая не давала возможность выбирать чашку за 1 проход. Универсальная фреза станка Профи выбирает чашку за 1 проход, что положительно сказывается на скорости обработки бревна и соответственно на общей производительности.

Конструктивные решения оцилиндровочного станка Профи, обеспечивающие высокое качество, надежность, производительность и удобство в эксплуатации и обслуживании:

• Надежная, хорошо зарекомендовавшая себя во множестве изделий нашего предприятия конструкция рамы и направляющих оцилиндровочного станка. Отработанная технология позволяет добиться точности установки рамы в пределах 0.5 мм, что обеспечивает точность размеров оцилиндрованного бревна и идеальные условия для работы инструмента. Рама станка разборная, что упрощает транспортировку.

• Перемещение всех подвижных узлов в подвижной каретке оцилиндровочного станка осуществляется по текстолитовым вкладышам. При этом есть возможность точно регулировать усилие прижима. Такая конструкция гарантирует высокую точность и жесткость всей системы, одновременно обеспечивая многолетний ресурс работы станка.

• Во всех нагруженных узлах для перемещения элементов используются не капризные и ненадежные винты (как во многих распространенных оцилиндровочных станках), а усиленные цепи сельскохозяйственного назначения. Эти цепи рассчитаны на долговременную работу в очень жестких условиях, при большой нагрузке, что очень важно в условиях деревообрабатывающего производства.

• Электромеханический привод перемещения каретки станка по раме работает по принципу рейки, по которой катится шестерня. В качестве рейки используется жестко приваренная к раме станка цепь. Такая конструкция обеспечивает очень точную и плавную подачу каретки без каких-либо рывков. Усилие прижима шестеренки к рейке так же точно регулируется. При этом приводной механизм подпружинен в двух плоскостях, что оберегает его от перегрузок и поломок при возникновении нештатной ситуации (например, если каретка по недосмотру персонала во что-то уперлась, то приводная звездочка просто отыграет и ни редуктор, ни двигатель не пострадают).
• В конструкции станков используются только качественные комплектующие: редукторы, подшипники, элементы электрических схем - отечественного и импортного производства, от проверенных поставщиков.

Технические характеристики КБ-3 Профи

Производительность

Производительность оцилиндровочного станка Профи зависит от количества выполняемых операций, качества исходной заготовки и организации труда на участке.
Ниже приведены типичные параметры, взятые из реального производства.

Только оцилиндровка

• Оцилиндровка бревна длиной 6 м: 5-7 минут
• Установка/съем бревна: 4-5 минут
• Итого, на одно бревно: 9-12 минут

Производительность в п/м: 240-320 п/м
Производительность в куб/м, (диаметр 200 мм): 7,5 - 10,0 куб/м в смену
Производительность в куб/м, (диаметр 240 мм): 10,8 - 14,5 куб/м в смену

 Оцилиндровка и продольный паз

• Оцилиндровка бревна длиной 6 м: 5-7 минут
• Выборка продольного паза: 3-4 минуты
• Установка/съем бревна: 4-5 минут
• Итого, на одно бревно: 12-16 минут

Производительность в п/м: 180 - 240 п/м
Производительность в куб/м, (диаметр 200 мм): 5,6 - 7,5 куб/м в смену
Производительность в куб/м, (диаметр 240 мм): 8,1 - 10,8 куб/м в смену

 Полная обработка

• Оцилиндровка бревна длиной 6 м: 5-7 минут
• Выборка продольного паза: 3-4 минут
• Выборка двух венцовых чаш: 5-6 минут
• Установка/съем бревна: 4-5 минут
• Итого, на одно бревно: 17-22 минут

Производительность в п/м: 131-169 п/м
Производительность в куб/м, (диаметр 200 мм): 4,1 - 5,3 куб/м в смену
Производительность в куб/м, (диаметр 240 мм): 5,9 - 7,7 куб/м в смену

Базовая комплектация

КБ-3 Профи. Базовая комплектация.

1. Станина разборная под бревно 6,5 м;
2. Передняя бабка с 3-х скоростным приводом вращения бревна и 8-и позиционным фиксатором;
3. Задняя бабка передвижная, зажимной винт с ручным приводом;
4. Встроенные механические подъемники для установки бревна "в центра";
5. Каретка оцилиндровочная с выносным пультом управления:
     a. Подача каретки: электромеханическая с плавно регулируемой скоростью;
     b. Привод вертикального позиционирования чистовой/чашкорезой фрезы: электромеханический;
     c. Привод горизонтального позиционирования фрез: ручной;
     d. Шпиндель черновой с приводом мощностью 15 кВт;
     e. Шпиндель чистовой/чашкорезный с приводом мощностью 7,5 кВт;
     f. Шпиндель продольной (пазовой) обработки с приводом мощностью 5,5 кВт;
     g. Узел компенсационного пропила с приводом мощностью 2,2 кВт;
     h. Люнет (для предотвращения провисания бревна во время оцилиндровки);
6. Выполняемые операции: Оцилиндровка, продольный (монтажный) паз, компенсационный пропил, чашка, плоскость;
7. Стандартный набор диаметров выбираемых чашек: 180 - 240 мм;
8. Комплект инструмента:
     a. Фреза Черновая: 1 шт;
     b. Фреза Универсальная (чистовая оцилиндровочная/чашкорезная): 2 шт., собств. диаметр - 150 мм, 200 мм;
     c. Фреза продольной обработки (монтажного паза): 1 шт;
     d. Ножи для Черновой фрезы: 1 комплект (8 шт.);
     e. Ножи для Универсальной фрезы: по 1 комплекту для диаметров чашек 180, 200, 220 и 240 мм;
     f. Ножи для фрезы монтажного паза радиусные: R=80мм, R=100мм по 1 комплекту (по 2 шт.);
     g. Пила дисковая, d=315 мм - 1 шт.;
9. Дополнительные “центра” для обработки тонкомера.
