Мощный оцилиндровочный станок для комплектации серийного производства домокомплектов из оцилиндрованного бревна и выполнения нестандартных заказов (до 500 мм на выходе).
Оцилиндровочные станки серии КАСКАД-СУПЕР являются абсолютными лидерами производительности среди оцилиндровочных станков позиционного типа. Благодаря сдвоенному узлу черновой обработки, имеющему мощность 30 кВт достигается скорость оцилиндровки 2 погонных метра в минуту на практически не отсортированном сырье.
Важном элементом схемы станка, является специально разработанный электронный модуль управления, который отслеживает текущую нагрузку на черновые фрезы и в режиме реального времени управляет работой станка.
Станки серии КАСКАД-СУПЕР предназначены для мощных специализированных производств по производству срубов из оцилиндрованного бревна.

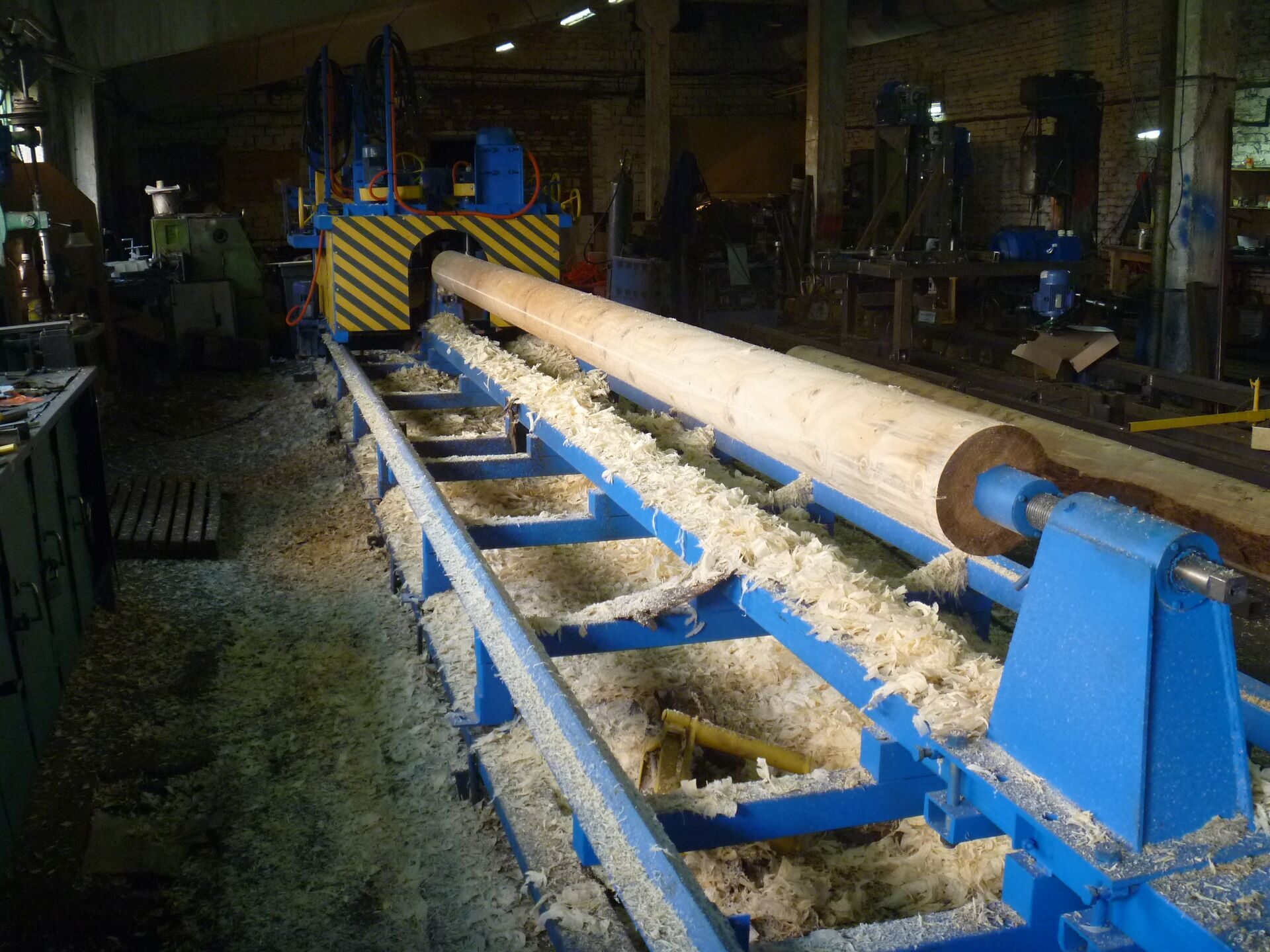

Станок КБ-5 КАСКАД-СУПЕР предназначен для комплектации высокопроизводительного производства срубов из оцилиндрованного бревна и выполнения эксклюзивных заказов на строительство домов из оцилиндрованного бревна диаметром до 500 мм.
Данная модификация станка, по сравнению со стандартными станками Каскад, характеризуется увеличенными габаритами, усиленными механизмами подачи, установки и вращения бревна.
На усмотрение заказчика станок может быть укомплектован транспортером для удаления опилок, системой подачи бревна, модулем обратной связи, электромеханической системой установки, выравнивания и зажима бревна, а так же другими опциями.
Технические характеристики оцилиндровочного станка КБ-5 Каскад-Супер
|
Максимальный диаметр заготовки, мм |
740 |
|
Длина обрабатываемой заготовки, м (может быть изменено при заказе) |
8,5 |
|
Диаметр оцилиндрованных бревен, мм |
160 - 500 |
|
Максимальная толщина срезаемого за один проход слоя (по радиусу бревна), мм |
100 |
|
Скорость продольной подачи, регулируемая, м/мин |
0 - 5.0 |
|
Частота вращения чистовой фрезы, об/мин |
4000 |
|
Отклонение продольного профиля оцилиндрованного бревна, мм |
1.0 |
|
Частота вращения заготовки, регулируемая, об/мин |
20 - 40 |
|
Максимальная потребляемая мощность, кВт |
37.5 |
|
Общая масса станка, кг |
3500 |
|
Габариты, м |
15.5х1.5х1.5 |
|
Количество обслуживающих, чел |
2 |
Оцилиндровочный станок "КБ-5 Каскад-Супер". Выполняемые операции.
- Оцилиндровка бревен;
- Выборка монтажного полукруглого паза;
- Изготовление профилированного бревна (при комплектации инструментом);
- Плоская поверхность;
- Компенсационный пропил.
Особенности оцилиндровочных станков серии Каскад
1. Оцилиндровка бревна за один проход.
2. Выборка продольного паза обратным ходом каретки.
3. Плавная регулировка скорости подачи каретки с возможностью установки системы автоматического задания скорости обработки (ЧПУ А1 Обратная связь).
4. Возможность изготовления бруса со сложными профильными пазами (при соответствующей комплектации инструментом);
5. Точность изготовления оцилиндрованного бревна - 1 мм.
6. Большой ресурс инструмента. Фрезы черновой обработки со сменными ножами. Ножи для всех фрез изготавливаются из высококачественной инструментальной быстрорежущей стали Р6М5.
7. Возможность комплектации системой автоматического зажима бревна "в центра", транспортером для удаления опилок, системой подачи бревен с эстакады на станок.
8. Разборная станина. Небольшие транспортные габариты и масса станка.
9. Доступные и недорогие комплектующие.
10. Хорошая проработанность и простота конструкции делают станки Каскад удобными в эксплуатации, не требующими дорогостоящего обслуживания.
Базовая комплектация
КБ-5 Каскад - Супер. Базовая комплектация:
1. Станина разборная под бревно 8,5 м;
2. Передняя бабка с плавно регулируемым по скорости приводом вращения бревна и 8-и позиционным
фиксатором;
3. Задняя бабка передвижная, зажимной винт с ручным приводом;
4. Встроенные механические подъемники для установки бревна "в центра";
5. Каретка оцилиндровочная с выносным пультом управления:
a. Подача каретки: электромеханическая с плавно регулируемой скоростью;
b. Привод горизонтального позиционирования шпинделей (фрез): ручной;
c. Шпиндели черновой обработки с приводами мощностью 2х15 кВт;
d. Шпиндель чистовой с приводом мощностью 5,5 кВт;
e. Люнет для предотвращения вибрации бревна
6. Каретка продольной обработки:
a. Привод горизонтального позиционирования шпинделей: ручной;
b. Шпиндель продольной (пазовой) обработки с приводом мощностью 5,5 кВт;
c. Узел компенсационного пропила с приводом мощностью 2,2 кВт;
Выполняемые операции: Оцилиндровка, продольный паз, компенсационный
пропил, плоскость (чистовой фрезой);
7. Комплект инструмента:
a. Фреза Черновая: 2 шт;
b. Фреза Чистовая: 1 шт;
c. Фреза продольной обработки (монтажного паза): 1 шт;
d. Ножи для Черновой фрезы: 2 комплекта (12 шт);
e. Ножи для Чистовой фрезы: 90х40 мм - 1 комплект (3 шт);
f. Ножи для фрезы монтажного паза радиусные: R=80мм, R=100мм, R=120мм, R=140мм по 1 комплекту (по 2 шт);
g. Пила дисковая, d=315 мм - 1 шт.
8. Дополнительные “центра” для обработки тонкомера.
