Назначение станка
Станок СПЕЦ-45-2 предназначен для фрезерования поперечных профильных пазов в стеновом брусе и досках с двух сторон за одну установку заготовки. Фрезерование может производится в диапазоне углов от 45 до 135 градусов относительно оси заготовки.. Станок применяется в поточных производственных комплексах по изготовлению комплектов деревянных домов из профилированного и клееного бруса. Подходит для изготовления комплектов домов по технологии двойного бруса.

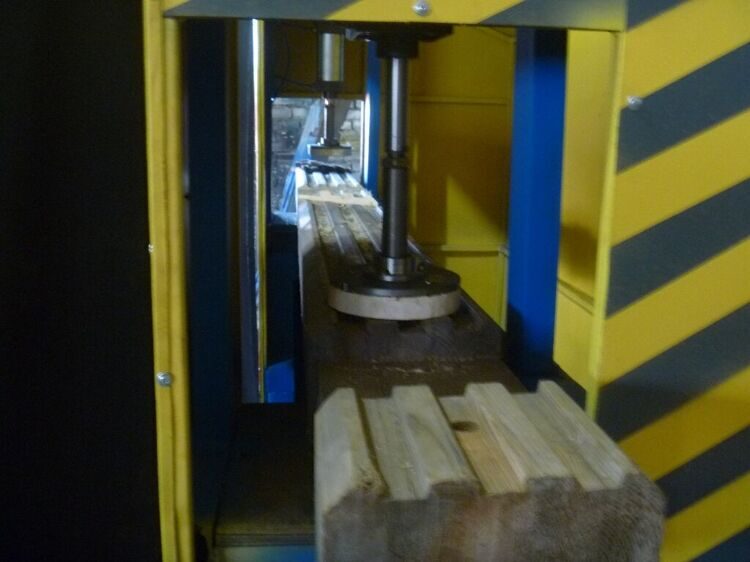

Соединение бруса, производимое на станке Спец-45-2
Принцип работы станка для фрезерования пазов в строительном брусе Спец-45-2
Заготовка фиксируется на рабочем столе механическим или пневматическим прижимом. Выборка пазов осуществляется двухголовочным фрезерным агрегатом. Одна фреза проходит по верхней части заготовки, вторая фреза, соответственно по нижней части заготовки.
Станок комплектуется рольгангами с регулируемыми упорами для позиционирования и разметки заготовок по длине.
Станок не требует установки в отапливаемых помещениях.

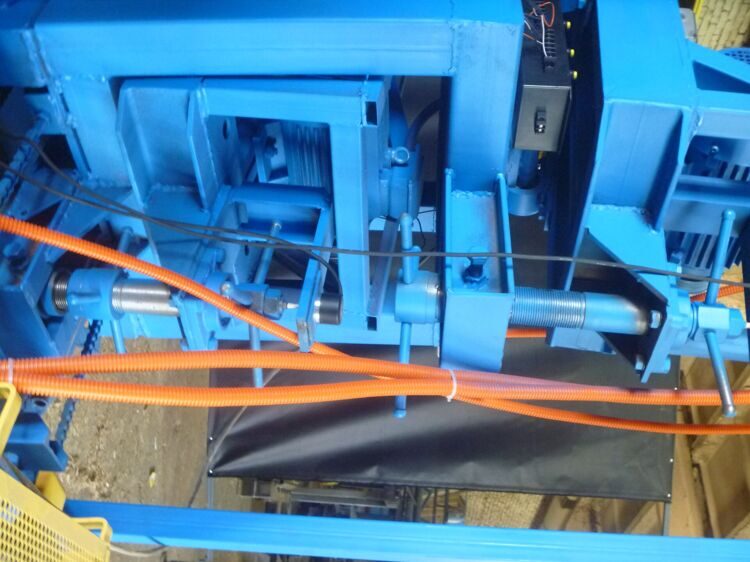

Конструкция станка для фрезерования пазов в брусе Спец-45-2
Двойно фрезерный узел обеспечивают одновременное фрезерование пазов с двух сторон.- Конструкция фрез обеспечивает широкие возможности для настройки станка на любые варианты пазов в строительном брусе.
- Конструкция станка позволяет регулировать расстояние между фрезами.
- Система регулируемых упоров и лазерных указателей позволяет быстро позиционировать заготовку.
- Механические регулируемые прижимы позволяют быстро и надежно фиксировать заготовку.
- По желанию заказчика станок может быть укомплектован пневматическими прижимами.
- Скорость фрезерования регулируется с пульта оператора в процессе работы.
Элементы конструкции фрезерного станка Спец-45-2 предназначенные для обеспечения безопасной работы
- Продуманная система управления исключает необходимость обслуживающему персоналу приближаться к рабочим зонам станка.
- Все движущиеся части и рабочие механизмы защищены кожухами.
- Магнитные конечные выключатели обеспечивают надежную страховку в непредвиденных ситуациях.
Технические характеристики станка для фрезерования пазов в строительном брусе Спец-45-2
|
Параметр |
Значение |
|
Макс. сечение детали (ШхВ), мм |
240х200 |
|
Мощность фрезерных узлов, кВт |
2х5.5 |
|
Мощность привода подачи, кВт |
13.2 |
|
Суммарная установленная мощность, кВт |
21.4 - 27.4 |
|
Макс. потребляемая мощность, кВт |
13.2 |
|
Частота вращения фрез, об\мин |
4500 |
|
Количество шпинделей |
2 |
|
Габариты (без рольгангов) ДхШхВ, мм |
2500х1800х1700 |
|
Масса станка, кг |
1200 |
Спец-45-2. Базовая комплектация:
1. Рама станка;
2. Сдвоенный горизонтальный фрезерный узел:
a. Привод подачи: электромеханический с регулируемой скоростью;
b. Привод вращения фрез: 2х5,5 кВт;
3. Механический прижим заготовки;
4. Лазерный указатель - 1 шт.;
5. Регулируемый упор для паза;
6. Патрубки для подключения системы аспирации;
7. Рольганги 2 х 2 м.
Внимание! В базовую комплектацию инструмент не входит.
